TV Sharp Alexander Slim II Model 21DXS

TV Sharp Alexander Slim II Model 21DXS

Berikut Komponen Utama TV color 21inc Sharp Alexander Slim II Model 21DXS888RD

 IC Program/UCOM/MICOM + IF+Croma : TDA1211OH1/N2
Chassis                                       : QPWBFE594WJN1
Regulator                                   : STR-W6553A
Transistor Horizontal               : C6090 H.WIDH : K2161
Vertical                                      : LA78041
Sound                                        :LA42102
FlyBack / FBT                          :BSC25-0224B / FA142WJ2 ;
                                                    COL-B+125V-GND-NC--14V-+14V-180V-GND-HEAT-ABL
TUNER                                     :  TEAM-G606D
YOKE SLIM : 6150Z-6224B

SERVIS MENU

 Data eeprom atau data memory pada televisi model sekarang sering bergeser, entah itu pengaturan layar, suara maupun gambar. Berbeda dengan  dengan televisi model Jadul yang serba manual setelannya, sekarang sudah memasuki dunia digital setting dan setelan semua diatur hanya dengan angka-angka dan huruf. Di bawah ini saya posting data eeprom untuk televisi TV SHARP alexander slim II ( 29DXS235E2 ) semoga ini bisa menjadi rujukan bagi anda semua...

Servis Mode : Matikan power switch on/off tv - Tekan dan tahan VOL (-) & CH (+) - onkan kembali switch on/off tv - Tunggu hingga layar menyala dan lepas tindisan tadi - Tindis MENU.

Cut off / BKGD
166 : R-C               135 : G-C              176 : B-C               69 : R-D                 90 : R-D
V01 .  RF AGC                     : 46         V02 . VIF – VCO                 : 33         V03 . H – VCO                    : 3
V04 . SUB – CON               : 82         V05 . SUB – COL                : 52         V06 . SUB – BRI                 : 124
V07 . SUB – TINT               : 66         V08 . SUB – SHP PRE       : 39         V09 . SUB-COL-YUV         : 61
V10 . SUB-TINT-YUV       : 60         V11 . V-SIZE                        : 24         V12 . V-SHIFT                     : 2
V13 . H-SHIFT                     : 15         V14 . SCM-BR                     : 51         V15 . SCM-BB                     : 15
V16 . V-SIZE 60                  : +3         V17 . V-SHIFT 60               : -2          V18 . H-SHIFT 60              : +2
V19 . S-TRSP-BG               : 65         V20 . S-TRSP-I                    : 65         V21 . S-TRAP-DK               : 66
V22 . S-TRAP-M                : 63         V23 . S-TRAP-574              : 65         V24 . TEST PATTERN        : 0
V25 . S-TRAP-START        : 25         V26 . S-TRAP-STOP          : 95         V27 . VS-CORRECT           : 35
V28 . VS-CORRECT 60      : -9          V29 . V-LINEAR                  : 35         V30 . V-LINEAR 60            : +1
V31 . SUB-SHP OV            : 28         V32 . PARABOLA               : 42         V33 . PARABOLA 60         : +2
V34 . TRAPEZIUM             : 34         V35 . TRAPEZIUM 60       : +2         V36 . H-SIZE                        : 17
V37 . H-SIZE 60                  : -1          V38 . UPP-COR                  : 35         V39 . UPP-COR 60            : +1
V40 . LOW-COR                 : 34         V41 . LOW-COR 60           : +1         V42 . ANGEL ADJ              : 31
V43 . ANGEL ADJ              : +1         V44 . BOW ADJ                  : 33         V45 . BOW ADJ 60            : 0
Tindis Menu
001. HTL                               : 0           002. HTL-POS                     : - -         003. HTL-VR                        : - -
004. HTL-MENU KEY        : 1           005. COL-SYS                      : 2           006. FORCE-COL                : 0
007. S-SYS                            : 15         008. AV                                 : 2           009. YUV                              : 1
010. S-CTPL                         : 2           011. BIL                                 : 0           012. LANG                           : 1
013. SEARCH-SP                : 5           014. RC-MENU                  : 0           015. LED-CONT                  : 0
016. S-BOOSTER                : 0           017. VOL CURVE               : 1           018. CHILD LOCK               : 1
019. WHITE BACK             : 0           020. BOOSTER                    : 1           021. 250 CHANNEL           : 0
022. AVL                               : 2           023. LNA TUNER               : 1           024. NORMAL KEY            : 0
025. AV MODE                   : 1           026. MP-IN                         : 0           027. VIRGIN MODE          : 0
028. WHITE-TEMP            : 0           029. LK MENU                    : 0           030. ARROW-KEY              : 1
031. VOL-TABLE                : 0           032. GLAREE/SAVE          : 2           033. LANG PACKAGE      : 0
034. CONT-TABLE             : 1           035. BRI-TABLE                  : 1           036. HIGHLIGHT BAR  :1
Semoga memberi manfaat............!!!!!!!!!!

SHOT KATODA DNG G1 TV

SHOT KATODA DNG G1 TV

Kadangkala kita dapat servisan tv yang kerusakannya berupa tv bisa hidup normal,suara juga normal hanya saja layar tiidak menampilkan gambar alias blank dengan warna tertentu dengan disertai line-line horizontal di seluruh bagian layar CRTnya,hal ini di sebabkan karena katoda short terhadap G1,bila yang short katoda merah(R) maka layar akan blank berwarna merah di sertai line-line horizontal,bila yang short katoda hijau(G) maka layar akan blank berwarna hijau disertai line-line horizontal,bila yang short katoda biru(B) maka layar akan blank berwarna biru disertai line-line horizontal.Trik yang biasa saya lakukan bila mendapat kasus seperti ini adalah dengan memberi tegangan tinggi sesaat pada katoda yang bermasalah yaitu dengan cara ambil seutas kabel kira-kira 50cm yang di salah satu ujungnya sudah kita tambahkan jepit buaya dan yang ujungnya lagi kita kasih bekas 1 pin soket CRT biar mudah pemakaianya,kemudian tarik soket blok RGB dari CRT,tancapkan/tusukkan kabel yg sudah bersoket tadi ke katoda yang bermasalah,sedangkan ujung kabel yang sudah berjepit buaya tadi kita jepitkan ke ujung obeng minus yang sudah kita selipkan ke dalam kop tudung anoda,lalu hidupkan tv sebentar saja mak crrrrrtttt.....kemudian lepas lagi kabel dan obeng tadi dan pasang kembali blok RGB soket ke CRT dan coba hidupkan tv untuk melihat hasilnya,bila belum berubah ulangi langkah di atas,bila sudah normal,berarti pekerjaan sudah selesai.Metode pemberian tegangan tinggi sesaat seperti ini juga bisa digunakan pada short G2/fokus terhadap G1,dan Alhamdulillah selama ini 90% berhasil,tapi perhatian buat rekan-rekan yang masih pemula ya DON'T TRY THIS AT WORK,VERY DANGEROUS! hehehe...Sukses Buat Kita Semua

SET MODE TV SHAP

Hari ini kedatangan tv Sharp universe type 14W20 dengan kerusakan menu auto/manual search chanel tidak bisa di akses,juga menu CH-SETTING.Kerusakan seperti ini ditandai dengan menu CH-SETTING yang berubah warna menjadi ungu dimana normalnya hijau.Sebenarnya hal seperti ini karena fungsi HOTEL MODE pada tv dalam posisi ON/aktif sehingga secara otomatis menonaktifkan fungsi AUTO/MANUAL/CHANEL SETTING.

Mungkin anda secara tidak sengaja mengkombinasikan tombol unik dengan remote control karena remote tertindih badan anda waktu ketiduran menonton tv,atau mungkin karena remote control dibuat mainan oleh balita anda.Untuk mengatasi masalah ini ikuti langkah-langkah berikut:pertama gunakan remote control dan tekan tombol MENU gulir ke FEATURE gulir lagi ke BLUE BACK posisi ON kemudian tekan dan tahan tombol -/– selama 5 detik,kemudian masukan password 1379 kemudian tekan tombol V+ untuk menonaktifkan HOTEL MODE.

Cara ini untuk tv Sharp Wonder/Universe yang sudah memiliki fitur STEREO,sedangkan untuk fitur MONO melalui langkah berikut:gunakan remote control dan tekan tombol FUNCTION berulang-ulang sampai di LANGUAGE set ke ENGLISH lalu tekan tombol -/– dan masukkan password 1379 lalu non-aktifkan HOTEL MODE dengan menekan V+. Dengan langkah-langkah di atas, permasalahan susah mengakses AUTO/MANUAL/CHANEL SETTING pun bisa teratasi,semoga bermanfaat bagi rekan-rekan teknisi semua,tetap semangat dan sukses buat anda semua,terima kasih.

TV CINA MATI STANDBAY

emarin siang dapet panggilan service untuk memperbaiki tv China yang kerusakannya mati standby. Tv ini menggunakan IC tunggal buatan Toshiba dengan seri 8873CSCNG6PR6 HAY-22,setelah saya lepas tutup box belakangnya,tv saya nyalakan beberapa saat untuk mengecek reaksi di beberapa bagian,terutama di bagian horizontalnya,di bagian ini saya dapati heatsink Tr horizontal panas sekali,seperti reaksi bila FBT mengalami kerusakan,awalnya saya juga berpikiran begitu tapi kok akhirnya jadi ragu-ragu sendiri hehehehehe.... Akhirnya FBT saya lepas dan saya cek apakah short ataukah tidak,ternyata emang masih baik-baik saja wiiuuuhh...hampir saja tertipu aku. Kemudian FBT pun saya pasang lagi dan tv saya nyalakan untuk mengetahui secara pasti apa penyebab sesungguhnya panas berlebih pada heatsink Tr horizontal ini,walhasil penyebab sesungguhnya ternyata pada V303=D2012,di mana body TR ini juga di sekrupkan ke heatsink Tr horizontal,jadi jika kita kurang teliti pasti akan mengira sumber panas berlebih adalah dari Tr horizontal,padahal tidak! hehehehe........ Setelah penggantian TR V303=D2012 tersebut,tv saya coba nyalakan dan MAK THUUUUSSSS....transistor V303 tersebut langsung pecah,waoooww....ada apa lagi ini(pikirku),petan -petan lagi di seputar rangkaian horizontalnya,dan di dapati ada sebuah diode VD435=FR309 dalam keadaan short,diode ini terhubung dengan kaki kolektor TR horizontal dan terparalel dengan 2 buah C volt tinggi,wiuuuuh.... Setelah pergantian 2 pemain tersebut,tv saya coba nyalakan lagi dan MAK NYOOOSSSS.....horeeeeee.....berhasil GUY'S! Saya periksa panas pada heatsink nya sudah nggak berlebihan lagi,tutup box belakang tv pun saya pasang dan di atur di rak tv,dan saya tes sekali lagi selama 1 jam,ternyata sudah tidak ada error maneh,yo wis lah Alhamdulillah di teruske totalan lalu bayaran maning hehehehe.....SUKSES BUAT SEMUA.

TV CINA GX BISA NAGKAP SIARAN TV

Kemarin siang dapet panggilan service untuk memperbaiki tv china yang nggak bisa menangkap chanel dari beberapa siaran stasiun tv,jadi ketika di lakukan auto search/manual search/fine tuning tv tidak ada chanel yang tertangkap sama sekali,ketika search berlangsung,raster noise salju(red.raster kepyur) nggak ada,yang ada adalah hanya layar hitam gelap dengan OSD dari proses searching saja yang nampak.

TV ini menggunakan IC kroma LA76810A, IC program LC863532C 55P9,IC vertikal LA78040,melihat gejala yang ada nampak jelas kalau rangkaian IF belum bekerja karena di tandai dengan hilangnya raster noise salju/raster kepyur,kemudian saya lakukan pengukuran tegangan di semua Vcc yang masuk ke IC kromanya,antara lain di pin 8=5V,pin 18=8V,pin 25=5V,pin 31=5V,pin 43=5V,naaaaaah di pin 8 inilah si tegangan 5V nya absen nggak tahu lagi keluyuran kemana,setelah saya telusuri eeeeeee......ternyata lagi di palak sama L102 di pintu gerbang Vcc IF nya hehehehe.......setelah saya ganti pemalak tegangan L102 tersebut dengan R 0,47ohm,boleh masuklah tegangan 5V tersebut ke pintu gerbang Vcc IFnya,dan akhirnya setelah TV di ON kan,para chanel siaran tv pun pada bermunculan semua,hehehehehe.......senangnya hatiku dapet bayaran lagi kikikikikiki...........

SUKSES buat sampean-sampean SEMUA.....................

OSD HILANG

Sore tadi dapet panggilan service untuk memperbaiki tv jadul yang sudah di ganti mesinnya dengan mesin tv china WCOM,dengan keluhan gambar normal cuma bergerigi kecil-kecil di seluruh gambar,di samping itu OSD kadang muncul kadang enggak kadang juga bergetar,di tambah lagi suaranya yang di sertai desah yang cukup menggangu.
 Seperti biasa tv china ini menggunakan aisy program LC863532B 54D5 dan aisy kroma LA76810A,langkah awal saya solder ulang dulu karena memang lumayan banyak yang pada retak kondisi solderannya,kemudian saya coba ONkan si TV tapi masih tetep saja,beralih ke pengecekan elko-elkonya di sekitar output regulator dan vertikal juga oke-oke saja.
Beralih lagi pengecekan di area jalur AFC dan OSD juga tidak ada masalah,tanpa sengaja pandangan mata tertuju pada elko di jalur ABL deket FBTnya,saya lihat posisi dari atas kok bentuknya aneh banget ya,setelah saya inguk EEEEE......LADALAH.....jebule njebrot,kikikikiki.......langsung saja tanpa pikir panjang aku ganti dengan yang baru,kemudian saya ONkan tv dan m@k BYAAAAARRRRR.....tv kembali ke posisi normal,gambar dan suara jernih lagi dan OSD pun anteng polahe hehehehe...... Karena unsur ketidaksengajaan atau memang keberuntungan saya ya?
Yaaaah....kalau memang sudah rejeki nggak akan kemana,Ahamdulillah ya ALLOH....Amin
Semoga bermanfaat dan SUKSES buat sampean SEMUA........!!!!

CARA TES TABUNG TV

Saya beberapa kali menemukan kerusakan pada tabung CRT salah satunya shortpada G2 (screen) dengan G1. Pada awalnya saya hanya uji coba (untung – untungan).
Sembuh ya bershukur Mati ya sudah. Akhirnya cara yang saya pakai ternyata berhasil.
Uji coba yang saya lakukan pada tabung CRT LG 21″ flat. Sudah berjalan satu tahun, dan sampai sekarang masih baik baik saja

caranya sangat mudah :
-Sedot solderan soket CRT (pin G2/screen)
-Lepas kabel fokus dari soket CRT
-Nyalakan TV dan masukan kabel / tegangan fokus ke pin G2 , kira-kira satu detik saja .
-Matikan TV dan ukur (dengan skala x10K) masih ada induksi atau tidak, kalau masih ada bisa di ulangi lagi.
Atau anda juga bisa mencoba untuk memastikan kondisi CRT dengan cara:
1. Heater/filamen crt disupply tegangan kurang-lebih 4 volt(ac atau dc sama saja).
2. Ukur dengan avometer (posisi pada 1kohm):
-colok hitam avo pada G1 colok avo merah pada KR
-coloh hitam avo pada G1 colok avo merah pada KG
-colok hitam avo pada G1 colok avo merah pada KR
3. Semakin kecil nilai ohm yang ditunjuk jarum avometer, semakin bagus kondisi crt.
Anda juga bisa melihat artikel trik pada layar CRT di artkel Trik CRT.
Apa anda juga memiliki referensi CRT

ANTENA BUSTER TV

Booster, Preamplifier atau penguat sinyal, mungkin masyarakat sudah banyak yang kenal terutama untuk Booster TV. biasanya banyak yang kurang puas kalau antena TV nya tidak dilengkapi dengan Booster.
bagi yang suka eksperimen atau hobby elektronika, silakan coba saja proyek elektronika yang satu ini. rangkaiannya tidak terlalu rumit. lumayan kalau jadi kan bisa dimanfaatkan untuk antenna TV UHF di rumah.
UHF antena booster ini dapat digunakan untuk tujuan penerimaan yang lebih baik, terutama jika Anda jauh dari stasiun TV / pemancar relay.   booster antena UHF ini bekerja di kisaran 400-850 MHz.
Berikut ini adalah diagram rangkaian booster antena UHF:


Rangkaian hanya menggunakan satu transistor, dengan penguatan antara 10 hingga 15 dB, cukup lumayan untuk banyak situasi.
Bagian paling penting adalah bahwa sirkuit transistor harus terlindung dari sirkuit input, seperti ditunjukkan dalam diagram skematik oleh garis putus-putus (metal shield/pelindung logam). hal ini bertujuan untuk menghindari interferensi.
rangkaian ini dicatu dari power supply yang terpisah melalui kabel sinyal (sistemnya mirip dengan booster UHF yang dijual ditoko, yaitu power supply diletakkan di dalam rumah atau di dekat TV ),  karena rangkaian booster ini harus sedekat mungkin dengan antena. Hal ini sangat penting karena amplifier harus memperkuat sinyal yang diperoleh oleh antena, bukan noise yang ditangkap oleh antara kabel antena dan rangkaian.
Antena dan rangkaian booster dapat dipasang di atas atap rumah Anda. 75 ohm Panjang kabel koaksial dapat digunakan dari output rangkaian booster ini ke unit power supply yang berada dekat dengan TV.
konstruksi power supply sangat sederhana, digunakan sebuah induktor 50-100 uh atau RF choke antara kabel output dan catu daya.
kapasitor keramik kecil 100pF digunakan untuk memblokir tegangan DC dari power supply. Sesuaikan P1 untuk mendapatkan penerimaan yang terbaik, dan hal ini untuk mengatur konsumsi arus saat digunakan yaitu sekitar 5-15 mA.

catatan:
tipe transistor yang disarankan disini adalah transistor 2SC3358, tetapi apabila susah didapat maka bisa diganti dengan yang tipe 2SC3355. biasanya tipe 2SC3358 mempunyai penguatan yang lebih bagus dari 2SC3355.

KERUSAKAN TV LG 2

Sering menemukan TV LG kondisi mati total. Setelah pengecekan ternyata TR Hor short/koslet sehingga semua tegangan output inverter drop. Mulailah dengan pengangkatan TR tsb dan mengecek kembali tegangannya dan ternyata normal. Jangan dulu mengganti dengan TR yang baru karena pasti kau akan kehilangan TR tsb karena pasti akan jebol lagi, untung kalo langsung hidup dan normal. Setelah pengecekan pada block Horizontal out ternyata ada capasitor yang yang agak gendut dan setelah diangkat ternyata memang sudah kering tidak ada nilai kapsitasnya. Capasitor ini terletak pada Colector TR Hor dibypass ke ground yng diparalel denagan Dioda. Untuk LG slim 21" inch biasanya menggunakan 183j 2kv (18n 2kv) untuk yang pearl black 29" menggunakan 103j2kv (10n 2kv). Setelah penggantian capasitor tsb dan TR Hor yang baru mulai menghidupkan TV dan ternyata TV langsung OK.

     Pernah juga menemukan TV LG pearl balck 29" kondisi gambar melebar dan sehingga OSD hanya keliahatan separo. Seperti biasa pengacekan masih pada bagian Horizontal. Awalnya mengira pada TR FET drive Hor wide yang rusak dan setelah diangkat dan diukur ternyata FET tsb masih bagus. Dan mulailah kelihatan bagian yang rusak ada elco 250v1uf yang yang sudah mulai gendut dan setelah diganti gambar masih tetap sama. Dan mulai mencari lagi apanya yang rusak, dan sepertinya mulai ketemu penyakit yg sebenarnya setelah saya mendapatkan Capasitor 154J 600V kelihatan agak gemuk. Mulai mengangkat C tsb dan mengukurnya dengan tester x10K dan ternyata tester tidak bergerak sama sekali pertanda C sudah kering. Mulai mengganti capasitor tsb, karena tidak punya C yang sama hanya yang ada 204J 250V akhirnya terpaksa diganti dgn yang ini. Mulailah dgn menghidupkan TV dan gambarpun sudah tidak melebar lagi kelihatan sudah normal hanya kurang lebar satu CM karena Capasitornya tidak sama.  Mulailah masuk ke menu service dengan menekan MENU di panel 2 kali tahan lalu tekan MENU di remot dan menambahkan nilai HOR WIDE hingga kelebaran gambar sesuai dan dengan menekan OK di remot untuk menyimpan settingan lalu tekan AV untuk keluar. Maka selesailah sudah TV kembali OK...!!!!

TESTER MOSPET

T\

KERUSAKAN TV LG

KERUSAKAN TV

KERUSAKAN TV SHAP

Suatu sore datang seseorang orang  yang bernama ziko ,membawa sebuah proyektor (LDP)bermerek:SHARP model XG-MB55X-L dengan keluhan mati total,led indikatornya juga tidak menyala/standby (keluhan yang umumnya sangat disukai para teknisi).Tapi tidak semua perangkat demikian mudah adanya..
1.Buka lima buah baut di bagian bawah,empat di sisi pojok,satu ditengah
2.Buka tutup/casing atas,terlihat board control panel.
3.Buka empat baut pada setiap pojok blok regulator dari atas,angkat sedikit dan buka satu baut casing metal yg terletak di pinggir.
4.Lepaskan semua sambungan soket2 ( 4 untuk blower,1 power cord,1 circuit protektor,1 output regulator)
5.Angkat blok/modul kontrol panel secara hati2,karena berhubungan langsung dgn blok DSP lampu.
Tentu yang pertama kali saya cek adalah blok power suplly; kondisinya ternyata fuse-nya masih normal,Pertanda bahwa TR/IC switching regulatornya tidak short.
Blok regulator ini terbagi dua,satu untuk rangkaian blok utama/mainboard dan blok untuk supply lampu .
Setelah di amati ternyata regulator untuk sistem standby nya tidak bekerja,dari hasil pengukuran ternyata regulator ini menggunakan IC STR W6575 untuk sistem standby-nya.
Meski terlihat tidak ada komponen yg short/terbakar,pergantian IC STR ini beserta Resistor pendukungnya dan beberapa elco kecil (10/35-22/35)..membuat perangkat ini dapat "start " kembali..
Tapi tunggu dulu, setelah semua terpasang rapih kembali,perhatikan ketika kabel power cord anda masukan tegangan/PLN,bagaimana kondisi nyala led indicator led Standb-nya?..

  1.Bila masih belum menyala ,coba pastikan posisi circuit protektor-nya ( terletak di bagian depan sebelah      lampu berwarna merah,bila terprotek,cukup tekan kembali tombol merah kecilnya

 2.Bila led merah berkedip-kedip terus /flicker ,periksa apakah semua soket terpasang dengan benar,terutama soket yang menuju lampu (AN-XR20LP) dan blok DSP (Digital Signal Prosessor)

  3. Bila led berwarna hijau ,kembali ke merah,periksa rangkaian blok lampu,elco blok regulator.

Selebihnya anda hanya menunggu keluarnya tampilan seperti ini pada tembok anda.

Catatan,jangan sekali-kali anda mencabut kabel power cord ketika anda mematikan/shut down  LDP ini sebelum led indicator standby berwarna merah,meski lampunya telah mati.

  Bila anda bermasalah dengan komponen terutama IC nya ,ada baiknya anda hubungi vendornya,kecuali lampu dapat anda gantikan (bila terpaksa) dengan merek Ben-Q.

semoga bermanfaat...

regards,

zic



22 January 2009

SHARP NEW GAMMA FLAT PROBLEM

Pada seri NEW GAMMA ini sharp berlayar FLAT ,mempunyai regulator dengan komponen utama STRW 6754.Menggunakan FBT dengan type : BSC25-0232A.Disini saya mengambil contoh pada type SHARP 51AF200MS.
Yang mempunyai keluhan yg menurut saya sangat menjengkelkan ,yaitu pesawat TV tidak pernah bertahan lama,jika sudah panas ,pesawat TV ini akan mati (standby ) dengan sendirinya setelah beberapa puluh menit lamanya.Terkecuali apabila casing belum terpasang /di tutup,tv dapat bertahan hidup terus dalam waktu lama.
Kesimpulan nya,jelas ada komponen yg sudah lemah.berdasar hasil try and error saya akhirnya mendapatkan jawaban untuk menyelesaikan kasus ini.
Solusinya adalah :ganti STR 6754 dan TR HOR.OUT ( TT2140) .kedua komponen ini suhunya sangat panas sekali terutama TR hor out nya.
Untuk menghindari keluhan terulang kembali ,sy mengganti tr :TT2140 ini dengan BU2508F berikut dengan memberinya heatsink yg lebih besar,dengan maksud pembuangan panas pada komponen ini dapat terjamin.
Mudah-mudahan berguna bagi anda.

Terima kasih,
SolderKnight

10 December 2008

TIPS CEPAT REPARASI TV SHARP

TIPS CEPAT REPARASI TV SHARP

Tutorial kali ini membahas bagaimana menghadapi masalah /problem pada TV sharp (silver box series ) secara lebih cepat dan menghemat waktu.Dan juga sebagai jawaban langsung atas email pertanyaan dan permintaan dari saudara rudy (sania_rudy@yahoo.co.id)
Langsung pada inti pembahasan :
Setiap kali anda mendapat tv sharp untuk di reparasi.Pertama anda harus bersihkan dulu mainboardnya dengan sikat atau kuas yg dipotong sekitar 2cm,untuk melihat dan memastikan adanya titik solder yg tidak baik,karena titik solder yg kendur akan tergerak dan dapat anda lihat dengan jelas.Gunakan cairan thinner high gloss ( berkualitas bagus dan cepat kering ) untuk membersihkan kotor atau noda pada mainboard.
Setelah bersih,periksa semua titik solder di bagian : Vertikal-Regulator/power supply-Flyback.blok ini adalah yang paling sering terjadi kerusakan titik solder karena panas yang ditimbulkannya.terutama periksa solderan pada bagian kaki IC vertikal dan resistornya.Hati-hati dalam proses pengerjaan ,karena bagian ini sensitif,walaupun power sudah anda matikan masih tersisa tegangan pada elco suplly vertikal ( C:470uf/63v).
Ganti IC vertikal jika memang anda yakin rusak atau juga di tandai dengan berubahnya warna resistor vertikal.kerjakan dengan teliti.
Coba nyalakan pesawat TV dan perhatikan,jika masih tidak mau start secara normal ,ikuti langkah berikut ini:

Jika nyala led berwarna merah ke hijau dan berhenti menjadi kuning,kerusakan terjadi pada IC memory (24c04-24c16),ganti dengan yg baru.Setting kembali parameter di dalam servis menu.
Jika led berwarna merah terus mati,kerusakan terjadi pada IC utama ( TDA 938psxxx ) atau kehilangan tegangan 3.3volt pada regulator,cek bagian power supply.
Jika berwarna hijau atau merah berkedip-kedip,ada kesalahan dalam IC memory ( internal error ),anda dapat mereset ulang IC ini atau menggantinya ( tips mereset IC memory sharp akan di tampilkan pada tutorial khusus ).
Jika led berwarna hijau selama 5-10 detik dan kembali merah,ada kegagalan pada bagian horisontal,periksa flyback ( cabut dan ukur dengan multimeter skala 10k pada kaki ground dan kaki yg menuju kolektor TR.output horisontal,jika bergerak meskipun sedikit berarti flyback sudah short.Juga periksa tegangan 180V untuk blok RGB,biasa terjadi kerusakan pada resistor pembatasnya .
Jika led tidak menyala sama sekali ,periksa bagian input power supply,cek STR 6553/6554.ganti jika rusak dan jangan lupa periksa resistor pembatasnya (6.8/10watt).
Pada proses pergantian IC STR 6553/54 periksa semua dioda terutama 2 buah dioda bagian pojok,ganti dengan yg asli ,jika tidak STR dipastikan akan rusak kembali,dan ini sering terjadi.Bila anda tidak mendapatkan dioda yg bertype sama ,ambil dua buah dioda IN4007 disambung secara seri dan dipasang untuk menggantikan setiap satu buah dioda tersebut.
Kesimpulan :

TV SHARP yang menggunakan IC utama seri TDA 938PSxxx,umumnya dan sering terjadi kerusakan pada : SOLDERAN YANG KURANG BAGUS, IC VERTIKAL, IC MEMORY,FLYBACK dan REGULATOR.

kerusakan pada IC memory adalah bermacam-macam,ada yang karena rusak dan ada pula karena error.Pada kasus yang disebabkan karena error atau corrupt,dapat kita atasi dengan masuk kedalam menu servis.
Dilain kasus ,untuk Sharp seri black box yg menggunakan IC utama TDA 8361/8362.kerusakan standby sering terjadi pada bagian regulator 9V,ganti IC 7809 beserta kapasitor dan dua resistor kembarnya (18 ohm).periksa apakah elco 100-220uF/160Volt-nya tidak kembung.Periksa IC vertikal dan TR horisontal serta perbaiki semua titik solder.Dan tips untuk type ini jika terjadi protek atau tv tidak mau start dan hanya pada posisi standby.Lepaskan solderan pada kaki tengah IC reset program yaitu IC KIA 7045 ( putuskan jalur ground-nya) .IC ini berfungsi memberi tegangan 5volt pada pin reset di IC program (pada type SHARP 51R500) nicam/IGR nomor komponen ini : IC1003 (KIA7405).

MENU SERVIS TV

Menu servis TV

Februari 26, 2009 oleh andry 371 Komentar

Sekarang hampir semua merk tv menggunakan media remote control untuk mengakses menu servis,baik untuk menyetel ukuran gambar,mengkalibrasi IF ataupun RGB,ataupun untuk menyetting suara dan yang lainnya.Namun untuk setiap merk TV menggunakan kode-kode yang berbeda untuk membuka menu-menu tersebut.

seperti salah satu contoh untuk membuka kode TV polytron yaitu:

1.Dalam keadaan standby,tekan menu di remote beberapa detik sampai televisi menyala dan meminta kode akses

2.tekan kode 1013 atau 1014 untuk dapat membuka menu-menu service yang tersedia

3.Gunakan tombol CH UP dan CH DOWN di remote untuk mengganti kriteria atau gunakan tombol VOL UP atau VOL DOWN di remote untuk mengurangi atau menambah kan.

Kode servis TV AKIRA:

1.Pada saat TV menyala,tekan tombol AV di remote

2.Lalu tekan tombol Menu,Qview dan mute maka akan keluar menu-menu servis di layar.

3.Gunakan tombol Timer untuk mengganti menu dan tombol VOL UP dan Vol DOWN untuk menambah dan mengurangi.

TOSHIBA : TEKAN MUTE DI REMOTE SEKALI,KEMUDIAN TEKAN LAGI DAN TAHAN MUTE + MENU DI TV .ULANGI UNTUK PROSES BERIKUTNYA

TEKAN MENU DIREMOTE-TEKAN ANGKA 4,7,2,5

TEKAN VOL(-) DI TV -TEKAN DAN TAHAN ANGKA 9

SANYO : MENU DI REMOTE + VOLUME UP TV

LG FLATRON: TEKAN OK DIREMOTE + OK DI TV atau MENU REMOTE + MENU DI TV

TCL : TEKAN DISPLAY (OSD) DIREMOTE + VOLUME DOWN DI TV ,tahan 3 detik

POLYTRON : POSISI TV STNDBY, TEKAN DAN TAHAN MENU DI REMOTE HINGGA TV MENYALA MASUKAN KODE ANGKA 1013.

PANASONIC : SHORT (KONEK SESAAT) PIN ‘FA-1′ KE ‘FA-2′ ATAU TP-8 KE GROUND

PANASONIC TX SERIES :TEKAN VOL(-) DI TV + OSD

SHARP : SHORT KAKI (PIN)6 DAN PIN 7 SESAAT PADA IC MCU (TDA 98XXX).UNTUK KELUAR SHORTKAN KEMBALI

SHARP EXPRESSION : HUBUNGKAN ATAU JEPIT DUA KAWAT /JUMPER J800 ( ADA DISEBELAH TUNER ) YG PCB- TELAH DISEDIAKAN LUBANG DAN DUA JUMPER SEJAJAR.

CRYSTAL : POSISI TV STNDBY,TEKAN VOLUME UP + VOLIME DOWN PADA TV BERSAMAAN DAN TAHAN HINGA TV ON

PHILLIPS : POSISI TV STNDBY,TEKAN 0,6,2,5,9,MENU

AKARI: TEKAN SLEEP DI REMOTE + MENU TV

SAMSUNG : POSISI STANDBY TEKAN DI REMOTE : MENU – PSTD – MUTE – POWER ON

SAMSUNG PLANO : POSISI STANDBY, TEKAN DI REMOTE : DISPLAY-MENU-MUTE-POWER ON

SAMSUNG PLANO DIGITAL HD100: STANDBY-DISPLAY-MENU-MUTE-POWER

ATAU : STANDBY-MUTE-1-8-2-POWER ON

AKIRA,FUJITEC,BOOMBA:

DAN BEBERAPA MEREK CHINA YANG LAINNYA YG MENGGUNAKAN IC PROGRAM TYPE LC8632XX SERIES : TEKAN MENU DI REMOTE DUAKALI – RECALL (Q.VIEW) – MUTE.

TV CHINALAINNYA ( KCL,MITOCHIBA,BAZZOMBA) TEKAN VOLUME DI TV HINGGA NOL.TEKAN RECCAL DI REMOTE SEKALI, TEKAN DAN TAHAN VOLUME ( – ) DI TV BERSAMAAN DENGAN TEKAN KEMBALI RECALL DI REMOTE..ulang proses tersebut untuk masuk ke sub menu selanjutnya sampai ke posisi keluar menu servis.

AIWA : TOMBOL MENU SERVISNYA ADA DI DALAM REMOTE DI ATAS TOMBOL VOLUME (+),BONGKAR DAHULU.

JVC : TEKAN DAN TAHAN BERSAMAAN OSD+MUTE

ATAU TEKAN DAN TAHAN OSD+PICTURE

HITACHI: TEKAN DAN TAHAN TOMBOL AVDI TV, HIDUPKAN POWER SWITCH TV

SONY : STANDBY- OSD – 5 – VOL(-) – POWER ON

RCA/THOMSON : TEKAN DAN TAHAN TOMBOL VT DI TV + POWER SWITCH ON TV

Disimpan dalam elektronika

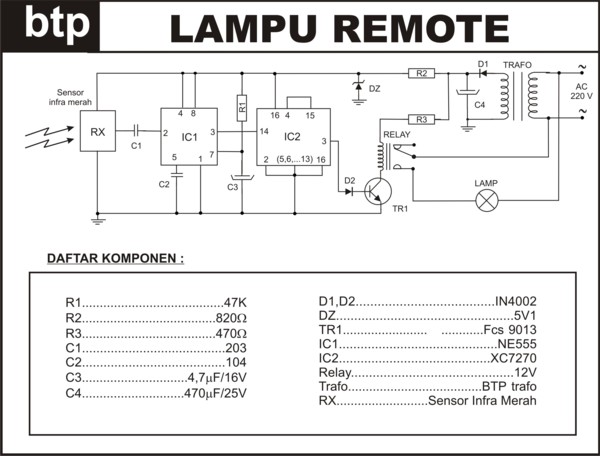

skema 1

KERUSAKAN STR W 6753

Tips kerusakan power suply SHARP mati protek (STR-W6753)

Kami telah beberapa kali menjumpai kerusakan power suply SHARP yang menggunakan ic tipe STR-W6753 (atau sejenisnya), dengan gejala kerusakan sebagai berikut :

Saat st-by tegangan B+ normal, tetapi begitu power di-on-kan tegangan B+ langsung hilang
Pesawat gambar normal – tetapi kadang mati protek sendiri – dan tegangan B+ hilang. Kalau dipelajari lebih lanjut pesawat mati protek saat raster menampilkan gambar dengan britnes yang terang.
Pesawat gambar normal – tetapi jika tegangan screen dinaikkan – pesawat langsung mati protek dan tegangan B+ hilang.


Trobelshuting

Saat mati protek - lampu indikator juga mati (bukan warna merah atau kedip-kedip)
Pesawat akan mau hidup kembali jika ac cord dicabut dahulu kemudian dipasang lagi
Saat tiba-tiba mati protek – kalau tegangan pada elko besar bagian power suply diperiksa – ternyata masih menyimpan muatan.

Menurut analisa kami semua problem diatas disebabkan :

STRWxxxx telah mengalami sedikit degradasi atau ada nilai resistor yang berubah.
Sewaktu pesawat dihidupkan atau ketika gambar terang – arus B+ akan naik.
Demikian pula arus yang melalui D (drain) – S (surce) – R705//R706 akan bertambah besar pula.
Pada hal didalam sirkit STR ini memiliki sirkit “over current protektor” – dimana sensor samplingnya adalah “R705//R706 yang ke ground.
Jika arus FET naik bertambah besar – maka tegangan pada ujung kedua ressitor tersebut juga akan bertambah besar pula (sesuai hukum ohm V=I x R)
Perubahan tegangan pada resistor ini akan diterima oleh pin-7 sebagai input triger protektor over current (OCP)
Jika pada tegangan pada R705//R706 naik melebihi level tertentu – akan menyebabkan STR mati protek.
Blok diagram STR-W6753 (gambar diambil dari datasheet Sanken)



Gambar diambil dari skema Sharp chasis GA-4



Solusi untuk poblem diatas :

-Periksa dahulu semua elko yang pada bagian primer power suply dengan ESR-meter
-Coba ganti resistor R705//R706 dengan nilai sedikit lebih kecil.
-Pilih resistor yang nilainya besar untuk coba diganti. Misalnya 0.47 ohm diganti dengan nilai 0.39 ohm.
-Kalau sudah coba diganti resistor masih problem – maka ganti lagi dengan nilai yang sedikit lebih kecil – ---misalnya ganti dengan nilai 0.33 ohm.
-Kalau ternyata masih problem – maka alternatip terachir adalah ganti STR .

Macam - Macam Solusi kerusakan alat Elektronik bisa anda dapatkan halaman ini ....

TV TCL 29 Inch Mati Total

Tgl.20 February 2012 ada seseorang nelpon untuk minta tolong diperbaiki tvnya yang mana merek TV tersebut TCL dengan ukuran 29 Inch tapi tidak Flat. Langsung menuju TKP yang berjarak kurang lebih 20 menit dari rumah. Keluhan TV menurut si Empunya, awalnya TV tersebut sudah lama gak dipake karena ditinggal pulang ke Jawa, dan ketika TV dihidupkan lagi awalnya semua tombol panel kacau. Volume jadi CH, dan berbolak balik. kemudian TV pun mati total. Langsung pikiran berputar dan menebak bahwa tv tsb Short gara2 tombol. Langsung buka Casing TV, dan berhubung hari sudah maghrib, maka Mesinnya saja saya copot dan tak bawa pulang untuk dikerjakan dirumah ( PR ). Setelah dirumah, nyantai sejenak dan mulai meng obrak abrik mencari biang keladi kerusakan. dan ternyata diukur B+ nya tidak ada tanda2 keluar tegangan.. dan akhirnya tak coba Resolder bagian2 yang panas khususnya bagian Regulator. Ketika Pas menyolder kaki Katoda dioda dibagian sekunder Regulator.. eh kaki anoda dioda kok malah ikut bergerak... padahal kaki tsb belum mendapat giliran untuk di solder.... wah..wa... ternyata biang keroknya tidak berlama2 menampakkan diri... dia muncul dengan sendirinya.... al hasil, kaki dioda saya solder lagi, kemudian mesin TV tak coba nyalakan, dan keluarlah suara berdenyit dari mesin tv tsb yang menandakan power supply TV sudah keluar. Dan saya coba ukur tegangan B+nya dan Alhamdulillah tegangan keluar dan normal. Esok harinya langsung kerumah si empunya, mesin dipasang dan dicoba, braak... TVpun nyala dengan  normal... Alhamdulillah.... ternyata kesabaran dan ketelitian kita pasti membuahkan hasil..... Sekian pengalaman dari Saya semoga bermanfaat...! Aaaaamiiiin....!
by,
Tri.Y.Hasnan, Samarinda
*Gambar TV dibawah :

TV Changhong 21inch gambar buram seperti tertutup kabut

Tgl.03 Maret 2012 dapat servisan TV Changhong 21 inch Silver, lupa modelnya, dengan Keluhan TV ada suara normal, namun gambarnya seolah - olah tertutup oleh kabut tipis sehingga gambar menjadi kabur dan tidak jelas. Langsung saja Saya buka cover TV, dan pikiran langsung tertuju kebagian/area CRT. Setelah di cabut dari socket CRT dan terlihat  banyak sekali solderan yang retak akibat panas TV. Langsung Saya solder ulang semua area tersebut dan TV langsung dicoba, ternyata Kabut TV tadi masih muncul... pengecekan dilanjut lagi dengan mengukur satu persatu alat di bagian CRT tersebut, dan ternyata ada satu buah Elco berukuran sedang dengan nilai 250V/22uf meskipun bodynya terlihat masih segar bugar dan juga bagian bawahnya masih mulus, ternyata setelah diukur jarum Multi tester tidak ada pergerakan sama sekali alias Ko'id. Tanpa pikir panjang langsung tak carikan pengganti baru tapi pemain lama alias Elco second tapi masih bagus ( karena hari sudah malam, mau beli baru toko sdh tutup ). setelah dipasang dan dicoba lagi dan.... byar... tv pun langsung Normal seperti aslinya..... Demikian pengalaman dari Saya semoga bermanfaat...!
by
Tri.Y.Hasnan, Samarinda

Radar Furuno 1715 No Heading Pulse / Scaner tidak berputar
Tgl. 02 Maret 2012 ada teman mengajak untuk perbaiki Radar kapal TB. Semar Sebelas di Samarinda seberang. Keluhan dari Chief Officer kapal tsb, Si radar hidup tapi keluar pesan di monitor no heading Pulse / heading Pulse Error. Langsung kita coba lagi si radar, benar apa yang di infokan Chief Officer. Langsung kita adakan pengecekan, kita lihat setingan ternyata tidak ada yg berubah. Cek dan nuka Scanner diatas, memang benar pada keaadan Transmite, Scanner tidak mutar. Kalau berdasarkan pengalaman yang biasa di dapat, kerusakan seperti ini biasanya Sensor yang ada di scanner sudah Rusak atau tidak bagus lagi. Tapi, sebelum penggantian sensor kita coba cek perkabelan yang dari monitor ke scanner, dan ternyata, setelah kabel kita rapikan, dan connectror juga kita reconnect, dan al hasil... scanner langsung berputar dan radarpun bisa berjalan dengan normal.... weleh...weleh..weleh... ternyata tidak semua kerusakan elektronik itu sama...  hanya karena kabel yg kurang rapi dan connectror yg tidak pas maka bisa kacau jadinya...   Dan Sensorpun tidak jadi diganti. setelah semuanya rapi, radar di tes hidup Normal.. dan... Pulang deh....  Demikian sekedar berbagi pengalaman, dan Pesan saya telitilah dalam memperbaiki sesuatu... karena terkadang hal yang sepeleh bisa membuat kita pusing,,,,, Semoga bermanfaat...!
 by
Tri.Y.Hasnan, Samarinda

Gambar Radar Furuno 1715  seperti dibawah :

 TV.Canghong 21" Gambar  Klise terutup Warna Biru
 Sabtu 24 Maret 2012, Dapet servisan TV changhong lagi ukuran kalo tidak salah 21" dengan kerusakan gambar terlihat samar- samar agak klise dan tertutup oleh dominan warna biru. Tanpa pikir panjang langsung ke TKP dan fokus tertuju ke blok RGB, karena pada pengalaman yang lalu pernah nyervis dengan kerusakan yang mirip hanya berbeda kabutnya yang lalu berwarna putih tipis tapi yang ini berwarna biru. dari pengalaman yang lalu juga yang pernah saya perbaiki ada sebuah elco di blok RGB nilainya 250V/22uF namun yang ini Elconya terletak di samping Flyback dengan nilai 250V/10uF, tapi fungsi tetap sama. Langsung saya cek Elco yg dimaksud dan ternyata elco aman2 saja. tapi karena tidak seberapa harganya lebih baik saya ganti. akhirnya pengecekan turun ke bagian Horizonta B+, dan ternyata ada satu buah elco 160V/100uF hangus bagian bawahnya. Saya pikir inilahbiang keladinya. Elco diganti dan dicoba.... wah ternyata tidak membuahkan hasil...masih tetap seperti semula. Elco B+ pun saya cek, bagus dan ganti aja, elco sekitarnyajuga dicek semua, bagus semua.. Resistor, TR, Dll, di cek bagus semua. Wah jadi bingung nih,... akhirnya ada yang tidak disangka- sangka kelihatan agak mencurigakan.. yaitu Elco Utama Power Supply/Regulator yaitu 450V/100uF bagian atasnya agak nonjol dikit. Saya tadinya mengabaikan yg satu itu karena jarang kerusakan gambar seperti itu disebabkan dari elco di power supply. Dan saya langsung ganti elco tsb, kemudian dicoba... Alhamdulillah... hasilnya TV pun bisa keluar gambar dengan normal..... Akhirnya Misipun dianggap selesai... semoga bermanfaat...!
by
 Tri.Y.Hasnan, Samarinda

Echosounder Furuno, Gambar mengecil ke Tengah.
Samarinda, Juni 2012. Seorang Agen Pelayaran membawakan Echosounder kapalnya yang rusak dengan keluhan Gambar pada monitor Menciut jadi Kecil di tengah - tengah. Setelah Saya coba bongkar Echosounder tersebut ternyata Ada sebuah Elco tegangan tingginya dengan nilai 160V/4.7uF melembung, dan juga satu buah Kapasitor Mylar dengan nilai 163K dengan kondisi Pecah/Retak. Kemudia alat yang rusak tersebut langsung ganti dengan yang baru, dan langsung pasang dan dicoba hidupkan, ternyata gambarpun bisa kembali normal seperti semula.  Semoga Bermanfaat...!
by, Tri.Y.Hasnan
Samarinda 2012

Gambar Echosounder Furuno

 Printer Epson C90 Ngeprint tidak keluar Tulisan
Samarinda, 21 April 2012 , dapat servisan Printer Epson lama  tipe  C90 dengan keluhan kerusakan yaitu Printer bisa hidup normal, cartridge dan tinta bisa terlihat normal tanpa tanda blink merah pada printer tersebut. Akan tetapipada saat di print ke kertas, kertas bisa keluar dengan normal tapi kosong / tanpa ada tinta sedikitpun yang keluar. Dugaan pertama langsung menebak pasti Head printer buntu atau tersumbat.
Langkah perbaikan pertama dicoba dengan head cleaning dari software printer tsb, dan hasilnya nihil. Langkah kedua, dicoba dengan head cleaning memakai software SSC Utility. Hasilnya juga nihil.Akhirnya langkah pamumgkas dicobakan yaitu dengan menyemprotkan Cairan head cleaner ke head printer. dan al hasil, di print tetap tidak keluar tulisan/ tinta. Pusing karena kerusakan tidak sesuai dengan yang diperkirakan. Keesokan paginya, tak coba buka Mainboard Printer, dan tak ukur satu persatu, siapa tau ada yang putus atau short.... Eh...weleh..weleh.. tak disangka2 ternyata ada satu buah sikring ( Fuse ) kode F3 tidak menunjukkan pergerakan pada Avometer. Nah sepertinya ini dia biang keroknya... langsung aja tak carikan sikring 0,5A, tak solderkan, dan pasang lagi, dan dicoba... Alhamdulillah... Printer berhasil mengeluarkan tinta beserta Tulisan yang di print.... ternyata kalau kerusakan pada mainboard yang berhubungan dengan hasil print, tidak disertai dengan kode Blink merah.. padahal dari pengalaman yg biasa terjadi, kalau kerusakan seperti kasus tsb, biasanya pasti ada kode blink merah. Demikian sedikit pengalaman dari Saya, jangan menyerah dalam mencari kerusakan, serta telitilah dalam bekerja... !
by, Tri.Y.Hasnan, Samarinda 2012

Radar Furuno Model 1715, Hidup, Scaner berputar, Target Blank
Samarinda, Senin 18 Juni 2012... Siang bolong pergi meluncur kesebuah Tugboat untuk mengecek kerusakan Radar yang mana pas di cek, scaner radar berputar, namun Target tidak terlihat alias Blank. Langsung buka dan periksa semua alat2 kecil pada scaner ternyata tidak ada yang bermasalah. Langsung Fokus kerusakan tertuju ke Magnetron Radar dengan seri E3588. Setelah dilakukan penggaantian Magnetron, Radarpun dicoba lagi... dan Alhamdulillah.. Targetpun bermunculan pada layar. misipun dianggap selesai. Semoga bermanfaat!
By, Tri.Y.Hasnan
Samarinda 2012
Dibawah ini Gambar Radar Furuno 1715 dengan Target yang sudah tampak jelas di Layar.

TV SHARP EXPRESSION 21" MODEL 51X500 GAMBAR BERGERAK NAIK KEATAS
Hari Sabtu Tgl.7 Juli 2012 Dapet Servisan TV Sharp 21" dengan kerusakan pertama TV suara ada tapi Gambar gelap/ Tidak ada gamabar ( Blank ). Langsung dilakukan pengecekan pertama ke Solderan Pcb yang mana didapatkan Satu kaki Resistor yg menuju Filamen  lepas Solderannya. Langsung dilakukan penyolderan sekaligus kesemua kaki komponen yg kelihatan sdh kurang baik solderannya. Setelah penyolderan, dilakukan pengetesan, dan Alhamdulillah TV bias keluar Gambar. Namun Anehnya gambar TV tidak bisa diam dan bergerak terus dari bawah keatas . Tak tanyakan Si Empunya katanya TV tersebut sebelum hilang gambar memang sudah seperti itu. Tidak bisa diam, seolah- olah Frekuensi tidak bisa Pas. Untuk sementara TVpun dianggap selesai dulu.
Dan Pada Tgl.8 Juli 2012, TV ditanyakan kepada yg punya, katanya memang kurang enak kalo sigambar gak mau diam. Terpaksa TVpun Saya tarik lagi dan tak bawa pulang kerumah untuk dilakukan perbaikan lagi. TV pun dibongkar lagi, dan sampe malam belum membuahkan hasil. Kecuriga'an pertama ke bagianBlok Vertikal. Senua Elco diarea tsb saya coba Reboisasi, namun tetap nihil. Coba browsing dan mencari pendapat para master, jawabannya juga sama, disuruh cek bagian blok vertical. Namun ada satu pendapat yg agak masuk diakal dan kerusakanpun sama persis dan tvnyapun juga sama persis model dan mereknya.
Hady Electronics... Dialah yg punya pengalaman nyervis kerusakan yg seperti ini. Menurutnya ada satu buah elco pada input Video yaitu elco C434 dg nilai 50v/10 uf yg berkurang voltasenya. Sayapun mencoba reboisasi elco yg sama tsb, dan hasilnya berbeda. TVpun tetap tidak mau diam. Akhirnya, dengan tanpa ada rasa putus asa, reboisasi dilanjutkan lagi di area tersebut, dan Alhamdulillah.... Pada C825 dg nilai 50V/1uf yg positifnya terhubung langsung ke IC Chroma M61262, setelah dilakukan penggantian pemain baru, TV pun berhenti bergerak alias Normal kembali. Berarti komponen yg rusak berbeda namun Area kerusakan masih tidak jauh dari Pengalaman Mas Hady Electronics.
Demikian Pengalaman Saya, jangan pernah berputus asa...! Semoga bermanfaat ...!
Wrote by,
Tri.Y.Hasnan, Samarinda 2012
www.hasnan.itgo.com

TV.Sharp 21" Alexander Slim II Mati Total
Tgl.8 Juli 2012.. Servis Panggilan TV Sharp alexander Slim II, dengan kerusakan Mati Total, Lampu Led juga tidak menyala. Langkah awal, tes kabel mengabel, cek sikring, ternyata ok n bagus semua.Kecurigaan ke STR yang memakai type W6553A. Sebelumnya cabut dulu TR Horisontal, dan dicoba tetap tidak ada tanda- tanda kehidupan. Langsung dicoba ganti STR dengan harapan membuahkan hasil. ternyata TVpun tetap mati. Dimulailah pencarian satu persatu mulai dari power supply. Bagian Primer OK...dan ke bagian sekunder.. ternyata pada Dioda zener D714 yang juga dijadikan Proteksi oleh Sharp,didapat dalam keadaan short. berhubung ketika itu saya tidak membawa dioda penggantu yg kecilnya minta ampun, maka dioda zener tsb saya abaikan alias tidak usah saya pasang. TV pun saya coba hidupkan,dan ternyata led tv hidup dan TR horisontal tetap tidak dipasang, diukur B+ terdeteksi 141volt. Memang tv ini layar datar, namun voltase yg seperti ini saya curigai terlalu besar, maknya proteksinya short. langsung saya ganti saja dua buah elco B+ yaitu 160V/100uF dan 160v/33uF, dan kemudian saya coba ukur lagi, ternyata tegangannya berubah menjadi 130 volt.Sepertinya itu tegangan yg dianjurkan. Tanpa Ragu lagi TR Horisontal dipasang lagi, dan TVpun siap dicoba... Al hasil.. Jreng..Led tetap merah tapi TV hidup Normal.. Memang TV Alexander slim hanya memakai lampu merah saja tanpa ada hijau. Kemudian Casing ditutup, hidupkan lagi, tak tungguin sebentar, sepertinyaTV sdh Normal. Alhamdulillah... semoga bermanfaat.
by,
Tri.Y.Hasnan, Samarinda 2012
 Gambar TV seperti dibawah ini :

"TV LG Pearlblack 29" Mati total "
Tanggal 28 Maret 2013 dapat servis panggilan untuk TV LG Pearlblack 29" layar datar, dengan kerusakan mati total. Seperti pengalaman yang sering terjadi untuk LG, biasanya Transistor Horisontal Short dan sekalian Mylar 2KVnya harus diganti juga. Setelah TV dibuka, dan dicek, ternyata betul, TR horisontal C6090 diukur Short. Tanpa mikir, TR dicabut dan ganti baru dengan TR C6092 yang lebih bagus,dan Mylar 18nano juga tak ganti, sebab kalo gak diganti maka TR horisontal bisa short lagi, jadi daripada kerja dua kali mending ganti aja. dan tak lupa elko2 yang tak sedap dipandang juga tak ganti sekalian biar awet. setelah penggantian dilakukan, dan TVpun tak coba hidupkan dan Alhamdulillah TV bisa hidup Normal kembali....semoga bermanfaat...!
by,
Tri.Y.Hasnan, Samarinda 2013
Penampakan TV seperti dibawah ini :

Mesin Las / Trafo Las Inverter Mati Total & Protect
 Akhir Oktober 2012 Dapat servisan Mesin Las / Trafo Las Inverter yang mana kerusakan awalnya Mati total. Langsung dilakaukan pengecekan dan ternyata Fuse aman2 aja, akan tetapi rumah Fusenya bermasalah. langsung dicarikan alternative untuk pengganti rumah Fuse, dan Ternyata kabel2 dibagian input AC sebagian terbakar. Dan penggantian juga dilakukan, kemudian setelah dilakukan percobaan alhamdulillah si Mesin Las bisa hidup. Kipasnyapun bisa jalan... Tapi kenapa Lampu OC nya ikut nyala..? wah jika mesin Las dihidupkan lampu OC nyala, itu berarti ada beban berat pada rangkaian didalamnya. Kemudian dilakukan pengecekan dibagian Power Supply. ternyata baik2 saja. Dan dilakukan pengukuran dioda Bridge juga aman2 saja. Transistor 12 biji yang nempel pada pendingin trafo juga tidak ada yang short.
Eh ternyata pada pengukuran Dioda yang menempel pada pendingin trafo, semua dioda yang berjumlah 10 buahdiukur kaki2nya semuanya Short. Kalo dipikir2 masak iya bisa short semua? terpaksa dioda tersebut harus dicabut satu persatu.dikarenakan nyabutnya susah, maka cukup jumper2nya saja yang dicabut yang berada didekat dioda tersebut.
Dan alhasil dari 10 dioda tersebut, hanya satu diodaType D092-02  yang short yang menyebabkan semua dioda disekitar ikut short. Dioda tersebut berkaki tiga yang mana merupakan dioda ampere besar yaitu 20A /200V.
Terakhir dioda yang short dicabut, dan dilakukan pengukuran lagi, dan semuanya tidak tidak short lagi. Demikianlahsedikit pengalaman, dan bagi yang mencoba mereparasi sendiri Mesin las, agar teliti mulai dari Input power supply. Karena kerusakan yang paling sering terjadi pada mesin las adalah rusaknya rumah fuse/sikring, dan bukan sikringnya yang putus.
Jangan selalu berpatokan bahwa kalau sikring tidak putus berarti rusaknya parah. Mesin las Amperenya besar dan sangat panas. Jadi Rumah sikrig sering rusak. untuk itu ukurlah dengan teliti dan sabar... Semoga bermanfaat ....!

Dibawah ini adalah Gambar Mesin Las / Trafo Las Inverter :
